Описание
Технические характеристики машинного ключа
Диапазон диаметров для ротационной резки: максимальный диаметр 900 мм, минимальный диаметр 105 мм.
Диапазон длины для ротационной резки: Макс. длина 2050 мм Мин. длина 915 мм
Диапазон толщины стержня для вращающейся резки: 0,2-7 мм.
Мощность главного двигателя: 37 кВт.
Общая мощность машины: 42,2 кВт
Спецификация лезвия: L 2100 мм * W 80 мм * T 13 мм
Внешний размер машины: Д 6945 * Ш 2500 * В 1600.

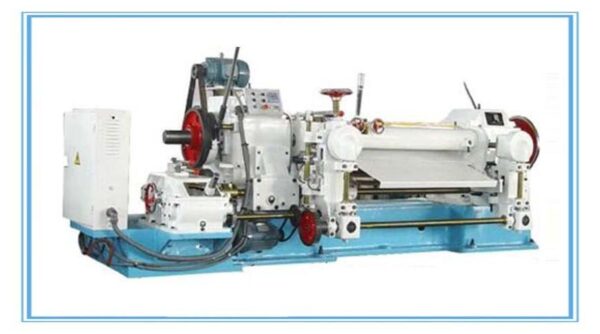

Описание машины для снятия пленки из ПТФЭ
1. Основная приводная часть: Установлен тайваньский двигатель переменного тока с инвертором. Ускорение и замедление быстрые и устойчивые.
2. Центральный блок управления: используется программируемое центральное управление, и различные размеры (максимум 20) могут быть установлены на одном и том же валу для автоматической передачи и резки.
3. Панель управления: все функции управляются с помощью 10,4-дюймового сенсорного ЖК-экрана Taiwan Wein View.
4. Система управления двигателем: центральная система управления представляет собой программируемый контроллер PLC. На одном и том же валу можно установить различные размеры, а ширина резки регулируется автоматически.
5. Система позиционирования рулонной резки: Позиционирование резки рулона контролируется серводвигателем Mitsubishi.
Импортный высокоточный шариковый винт применяется для установки размера, а линейная направляющая должна нести нагрузку от гнезда резака.
6. Blade Feeding Positioning System: blade feeding is controlled by Mitsubishi servo motor, and the cutting speed is adjustable in three stages. The efficiency is improved and the best quality is guaranteed.
7. Auto Angle Adjustment of Circular Blade: Mitsubishi servo motor is used to calculate the circular blade angle and the angle change is subject to different materials (the angle change range is ±8°).
The cutting angle is changed directly when the cutting surface is not smooth, so the efficiency is improved.

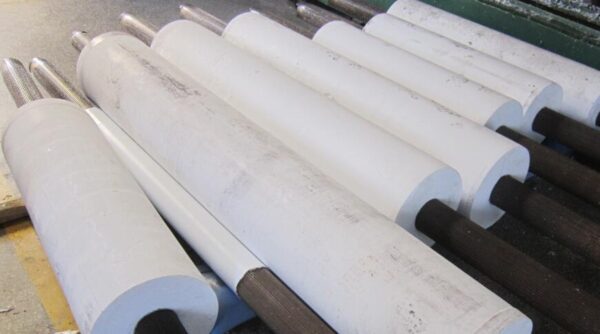

PTFE Film Skiving Application
PTFE Teflon Film has made extensive investments in the latest skiving technologies, enabling us to provide customers with high quality, competitively priced products. For its excellent dielectric capability, anti-aging and anti-corrosion property, super thin PTFE Teflon skived Tape & Film has been used in a wide range of industries including the electronics and semi density industries. Furthermore, it is classified into oriented film, semi-oriented film and non-oriented film. Super thin PTFE Teflon skived Tape & Film is available in a wide range of widths, thickness and colors. Especially, Senrong’s new investment in a high precision film skiving machine will make the production of ultra thin film or sheet possible, and can consistently achieve the tightest tolerance of ±.05 mils so that we can meet these exacting demands from customers worldwide.
Description | Parameter |
Length of the knife and the nose bar | 2100 mm |
Max width of PTFE sheet | 2000 mm |
Maximum diameter of the PTFE billet to be cut | φ400 mm |
Thickness range of PTFE sheet | 0.20-8 mm |
Rotational speed of the main shaft (stepless ) | 1—15 r/min |
Diameter of the main shaft | φ110 mm |
Power of the main motor | 45 KW (Frequency conversion motor) |
Total power of the machine | 55 KW |
Net weight | ≈12600 Kg |
Overall dimension (length×width×height) | 7200×1900×1600 mm |
