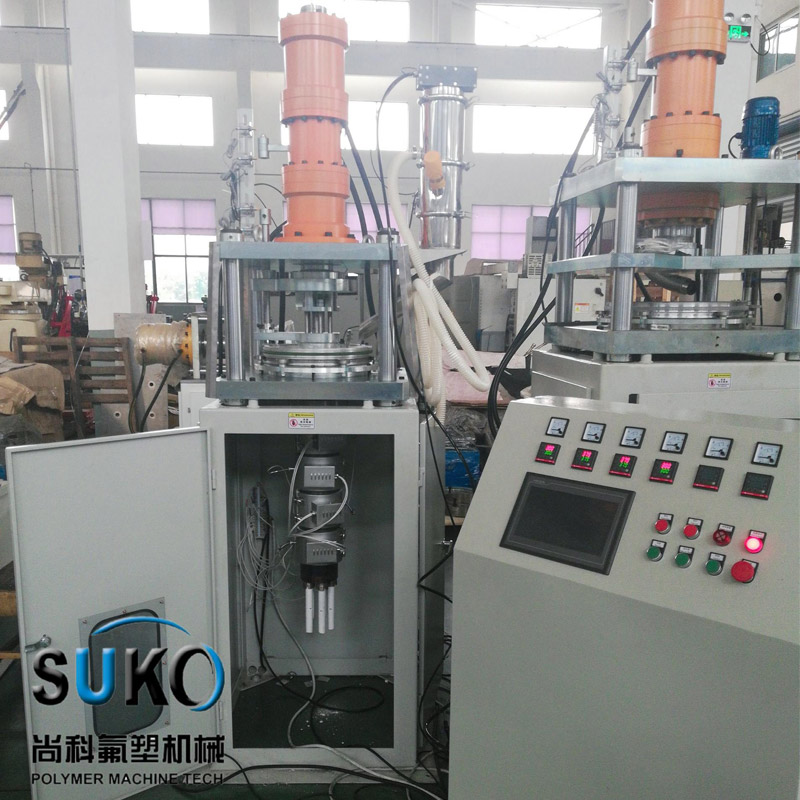

Многолинейная машина для плунжерной экструзии трубок из ПТФЭ (PTFE)

Описание

Многолинейная машина для плунжерной экструзии трубок PTFE предназначена для производителей, которым необходимо увеличить выпуск жёстких трубок PTFE малого и среднего диаметра.

В отличие от машины для пастовой экструзии, данное оборудование использует процесс плунжерной экструзии. Оно производит несколько независимых трубок PTFE, а не одну многопросветную трубку.

Эталонная конфигурация PFG35-5 имеет пять экструзионных каналов. Таким образом, она может производить пять трубок в течение одного производственного цикла. Для меньших типоразмеров трубок SUKO может разработать индивидуальную схему многоканальной фильеры. В зависимости от диаметра трубки, толщины стенки и расположения каналов в фильере машина может производить до 16 трубок одновременно.

Такая конфигурация увеличивает производственную мощность без необходимости использования нескольких отдельных экструзионных машин. Она также позволяет снизить нагрузку на оператора и сократить время производства, необходимое для выполнения крупных заказов на трубки.

Вертикальная экструзия сверху вниз

Машина устанавливается на верхней платформе или этаже. Трубки PTFE экструдируются вертикально сверху вниз.

Доступная длина трубки зависит от свободной высоты под машиной. Экструдированные трубки затем могут быть нарезаны по требуемой готовой длине.

Доступная длина трубки зависит от свободной высоты под машиной. Экструдированные трубки затем могут быть нарезаны по требуемой готовой длине.

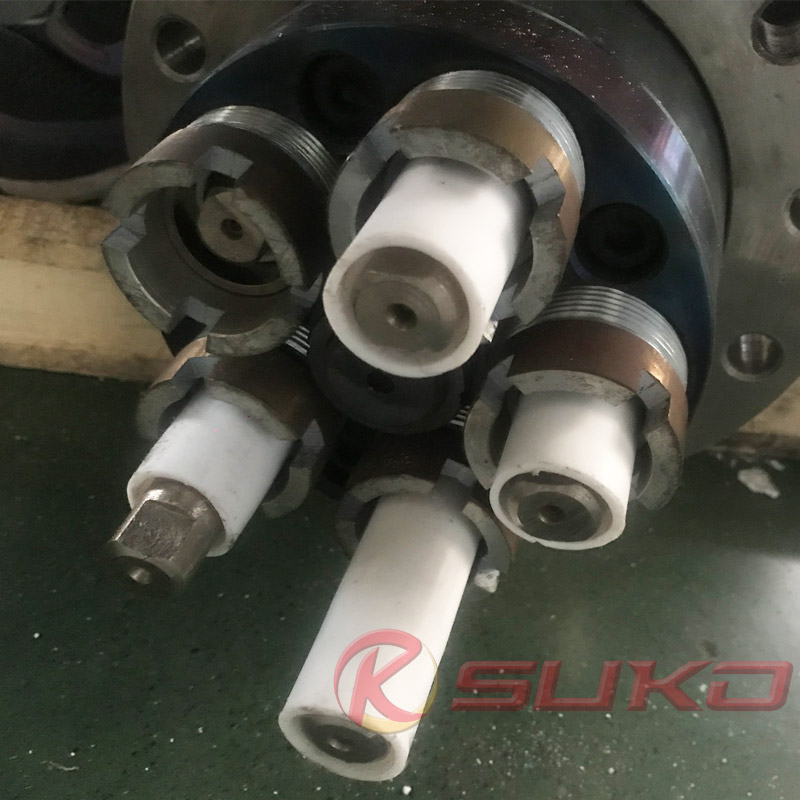

Сменные фильеры для различных размеров трубок

Машина может производить различные типоразмеры трубок путём замены фильер и дорнов. Индивидуальные параметры включают:

• Наружный диаметр трубки.
• Внутренний диаметр трубки.
• Толщина стенки.
• Количество одновременно производимых трубок.
• Схема расположения отверстий в фильере.
• Размеры дорна.
• Требуемая длина резки.

Не любая комбинация диаметра трубки, толщины стенки и количества каналов является возможной. SUKO определяет подходящую схему расположения фильер в соответствии с требуемыми спецификациями трубки и производственными целями.

PFG35-5 Справочные параметры

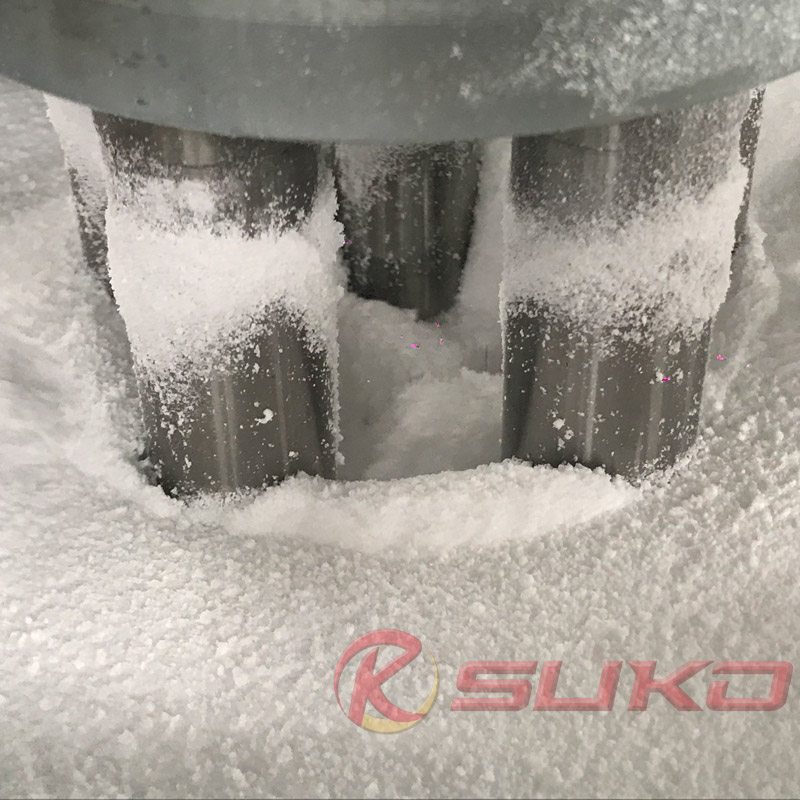

Опциональная система автоматической подачи материала

Машина PFG35-5 может быть оснащена автоматической системой подачи материала PTFE. Она передаёт материал в зону загрузки и сокращает частоту ручной загрузки.

Система особенно полезна, когда машина настроена на многолинейное производство. Она помогает снизить нагрузку на оператора и поддерживает более длительные производственные циклы.

Питатель, ёмкость бункера и управление подачей могут быть настроены в соответствии с материалом и требуемой производительностью.

Производственные возможности

Машина подходит для серийного производства жёстких трубок PTFE, используемых в качестве готовых трубок или заготовок для механической обработки. Типичные виды продукции включают:

• Обычные жёсткие трубки PTFE.
• Электроизоляционные трубки.
• Химически стойкие трубки.
• Заготовки втулок и гильз PTFE.
• Трубки для последующего точения или механической обработки.
• Индивидуальные полые профили PTFE.

SUKO производит плунжерные экструзионные машины для трубок PTFE, индивидуальные фильеры, дорны, автоматические питатели и соответствующее производственное оборудование. Машина может быть протестирована на согласованных типоразмерах трубок перед отгрузкой.

Видео производства

Видео демонстрирует реальный процесс многолинейной плунжерной экструзии трубок PTFE, включая вертикальную экструзию сверху вниз и одновременное производство нескольких жёстких трубок PTFE.

часто задаваемые вопросы

Что такое многолинейная машина для плунжерной экструзии трубок PTFE?

Это вертикальная плунжерная экструзионная машина, которая производит несколько независимых жёстких трубок PTFE в течение одного производственного цикла. Она отличается от машины, используемой для производства одной многопросветной трубки.

Сколько трубок PTFE может одновременно производить PFG35-5?

Эталонная конфигурация имеет пять каналов. С многоканальной фильерой по индивидуальному заказу машина может производить до 16 трубок меньшего диаметра одновременно. Конечное количество зависит от наружного диаметра, внутреннего диаметра, толщины стенки трубки и расположения каналов в фильере.

Может ли машина производить трубки разных размеров?

Да. Различные размеры трубок PTFE могут быть получены путём замены фильер и дорнов. SUKO может разработать оснастку в соответствии с чертежом трубки, образцом или требуемыми размерами.

Это машина для пастовой экструзии PTFE?

Нет. Это машина для плунжерной экструзии трубок PTFE для производства жёстких трубок. Она не использует тот же процесс, что и пастовый экструдер PTFE для гибких или тонкостенных трубок.

Может ли машина быть оснащена автоматическим питателем?

Да. SUKO может поставить совместимую систему автоматической подачи. Она сокращает ручную загрузку и подходит для многолинейного серийного производства.

Как определяется доступная длина трубки?

Машина экструдирует с верхнего этажа или платформы в сторону нижнего этажа. Поэтому доступная длина трубки зависит главным образом от свободного вертикального пространства под машиной и выбранного способа резки.

Может ли SUKO провести испытания машины перед отгрузкой?

Да. Машина и индивидуальная оснастка могут быть собраны и протестированы в соответствии с согласованными производственными требованиями перед отгрузкой.

Связаться с SUKO

SUKO может сконфигурировать машину, фильеры, дорны и систему автоматической подачи в соответствии с требуемой трубкой PTFE и производственной мощностью.
